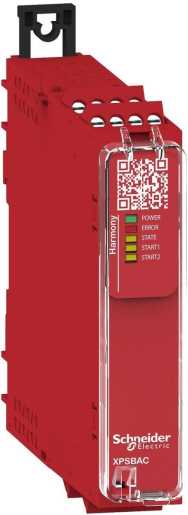

Die Sicherheitsrelais Harmony XPS Basic realisieren grundlegende Sicherheitsfunktionen. Dabei stehen klassische Funktionen und einfache Bedienbarkeit mit vielen Schaltkontakten im Vordergrund. Es läßt sich ohne Einstellung direkt betreiben und verfügt über eine realisierbare Sicherheitsfunktion. Dazu werden die mechanischen Öffner-Kontakte von Not-Aus/Halt-Tastern, Positions- oder Seilzugschaltern in den Versorgungskreis des Sicherheitsrelais eingebunden. Somit kann die Sicherheitsfunktion in ein- oder zweikanaliger (redundanter) Ausführung realisiert werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start an separaten Eingängen zur Verfügung. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 4 sichere Relais-Schließerkontakte und 2 Relais-Öffnerkontakte. Die Versorgungsspannung beträgt 24 VAC/DC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren.
| Produktmerkmale | |
|---|---|
| Überverpackung | 16 |
| Type | XPSBAC14AP |
| Hersteller Artikelnummer | XPSBAC14AP |
| Hersteller EAN | 3606482034013 |
| Ursprungsland | ID |
| Zolltarifnummer | 85364190 |
| Ausführung | Grundgerät |
| Geeignet zur Überwachung von Positionsschaltern | ja |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | ja |
| Geeignet zur Überwachung von Ventilen | nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | nein |
| Geeignet zur Überwachung von taktilen Sensoren | nein |
| Geeignet zur Überwachung von Magnetschaltern | nein |
| Geeignet zur Überwachung von Näherungsschaltern | nein |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Tragschienenmontage möglich | ja |
| Bemessungssteuerspeisespannung bei AC 50 Hz | 24 V |
| Bemessungssteuerspeisespannung bei AC 60 Hz | 24 V |
| Bemessungssteuerspeisespannung bei DC | 24 V |
| Spannungsart zur Betätigung | AC/DC |
| Mit abnehmbaren Klemmen | ja |
| Auswertung der Eingänge | zweikanalig |
| Mit Starteingang | ja |
| Mit Mutingfunktion | nein |
| Mit Rückführkreis | ja |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 5 |
| Sicherheitstyp gemäß IEC 61496-1 | 4 |
| SIL gemäß IEC 61508 | 3 |
| Breite | 22,5 mm |
| Höhe | 100 mm |
| Tiefe | 120 mm |
- Geeignet zur Überwachung von taktilen Sensoren
- nein
- Bemessungssteuerspeisespannung bei DC
- 24 V
- Sicherheitstyp gemäß IEC 61496-1
- 4
- Mit Mutingfunktion
- nein
- Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet
- 5
- Mit Rückführkreis
- ja
- SIL gemäß IEC 61508
- 3
- Bemessungssteuerspeisespannung bei AC 60 Hz
- 24 V
- Ausführung
- Grundgerät
- Ursprungsland
- ID
- Mit abnehmbaren Klemmen
- ja
- Tiefe
- 120 mm
- Spannungsart zur Betätigung
- AC/DC
- Geeignet zur Überwachung von NOT-AUS-Kreisen
- ja
- Geeignet zur Überwachung von Näherungsschaltern
- nein
- Bemessungssteuerspeisespannung bei AC 50 Hz
- 24 V
- Höhe
- 100 mm
- Mit Starteingang
- ja
- Geeignet zur Überwachung von Positionsschaltern
- ja
- Geeignet zur Überwachung von Magnetschaltern
- nein
- Breite
- 22,5 mm
- Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen
- nein
- Ausführung des elektrischen Anschlusses
- Schraubanschluss
- Geeignet zur Überwachung von Ventilen
- nein
- Tragschienenmontage möglich
- ja
- Auswertung der Eingänge
- zweikanalig
- Hersteller
- Schneider Electric
